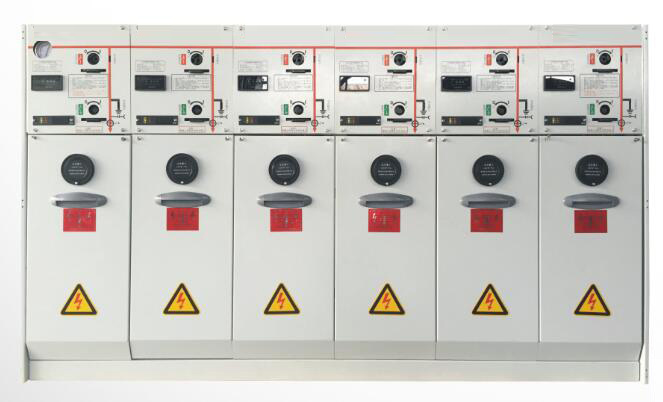

10kV充气柜

■概述
      XGN(C)-12型SF6气体绝缘紧凑型金属封闭设备采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

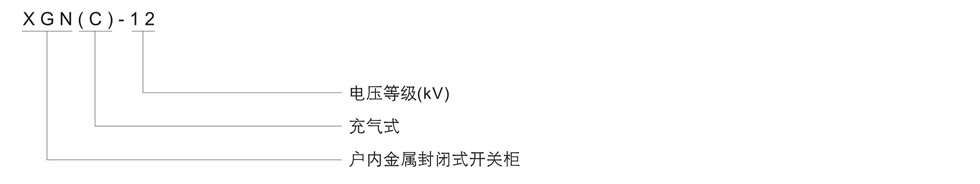

■型号及含义

■正常使用条件
·海拔高度：≤2000米
·环境温度：最高温度+40℃
·最低温度-35℃
·温度：最大平均相对温度
24小时测量≤95%
1个月测量≤90%
·抗震能力
地震烈度不超过8度
·SF6气体压力20℃下为0.4bars(相对压力)
·年泄漏率≤0.25‰年
·浸水试验水下施加0.3bars的压力/24小时
·燃弧试验有灭弧器20KA/1s 无灭弧器16KA/1s

■ 性能特点
防护等级：
·SF6气室IP67
·熔断器筒IP67
·开关柜外壳IP3X

母线：
·开头柜内母线400mm2 CU
·开关柜接地母线160mm2 Cu—螺栓直径：Ｍ10
·气室不锈钢壳厚度2.5mm
