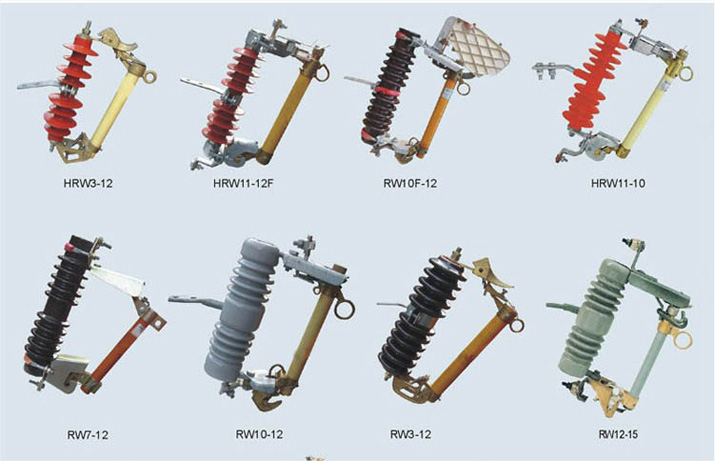

RW7-12KV户外高压跌落式熔断器

1、用途

高压跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。
2、结构简介
     RW7-12高压跌落式熔断器由绝缘支架和熔丝管两大部分组成，静触头安装在绝缘支架的两端，动触头安装在熔丝管的两端，熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

RW7-12跌落式熔断器工作原理

RW7-12高压跌落式熔断器拉负荷跌落熔断器增加了弹性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并行成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

RW7-12跌落式熔断器功能用途

跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方，它可以与隔离开关配合使用，代替自动空气开关；还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。

安装要求

熔断器应该垂直安装，防止电弧飞落在临近带电部分。

熔断器与固定触头应成直线、无倾斜地接触。

跌落式熔断器，其熔管轴线应与铅垂线成15~30°，其转动部分灵活，跌落时不应碰及其他物体。

熔丝的规格应符合设计要求，应无弯折压扁或损伤，熔件与触头应压紧密牢固。

熔断器上必须标明熔断器及熔件（丝或片）的额定电流，熔件的容量应符合被保护电器的要求，未经校验或无额定电流标示的熔件不准使用。
