(H)RW12-12户外高压跌落式熔断器

(H)RW12-12跌落式熔断器概述：

     HRW12-12/100A；HRW12-12/200A跌落式熔断器适用于频率为50HZ、额定电压为10KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方，它可以与隔离开关配合使用，代替自动空气开关；还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。

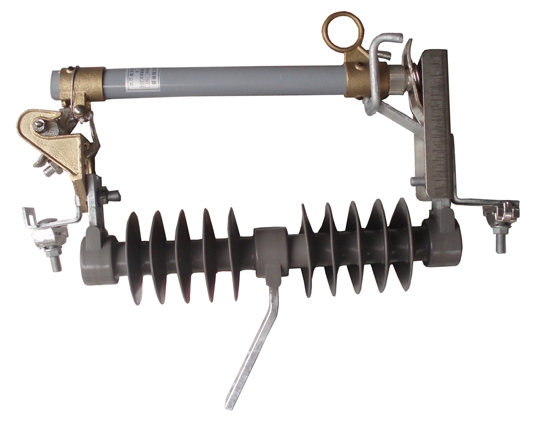

HRW12-12跌落式熔断器

HRW12-12跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或还氧玻璃纤维布管组成。高压跌落式熔断器对熔丝（片）的大小选择主要根据不同的保护对象，选择相应的型号及相应时间—电流特性的熔断件，同时要考虑上下级配合等因素，从而选择具体的参数。产品性能符合GB15166.3-94国家标准和IEC282-2国际标准技术要求。

10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，最终引起熔管烧毁，爆炸等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。

(H)RW12-12跌落式熔断器使用环境条件：

1.产品正常使用条件：

a)周围空气温度：上限+40℃，下限-30℃

b)海拔高度不超过1000m

c)最大风速不超过35m/s

d)无经常性剧烈震动

2.产品不适用于下列场所：

a)有燃烧或爆炸危险性的场所

b)有剧烈震动或冲击的场所

c)有导电、化学气体作用及严重污秽（不超过污染等级：Ⅲ级）、盐雾地区

1．产品正常使用条件：环境温度不高于+40度，不低于-40度；海拔高度不超过1000m；最大风速不超过35m/s；地震强度不超过8度。

2．产品不适用于下列场所：有燃烧或爆炸危险的场所；有剧烈震动或冲击的场所；有导电、化学气体作用及严重污秽盐雾地区。

(H)RW12-12跌落式熔断器安装提示

(1)安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。

(2)熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。

(3)熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4)熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。

(5)熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。

(6)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。
