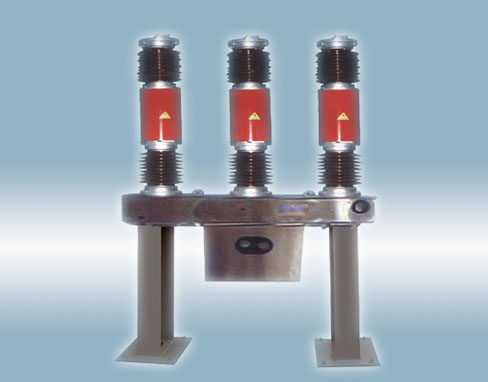

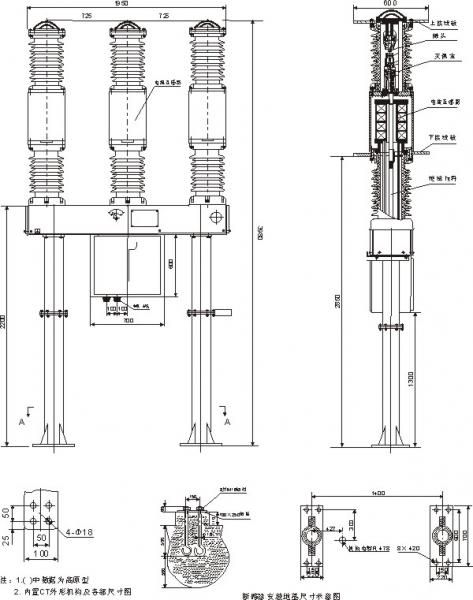

LW38-40.5六氟化硫断路器

概述
LW38-40.5(G)-CJ高架型瓷柱式户外交流高压六氟化硫断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流
40.5kv级高压输变电系统的控制和保护设备。可用来分、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络
断路器使用。
本断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。

使用环境条件
环境温度：最高温度+40℃；最低温度-30℃。
相对湿度：日平均相对湿度≤90%；月平均相对湿度≤95%。
海拔：正常使用条件海拔不超过1000m(简称平原型)；特殊使用条件海拔不超过3000m(简称高原型)；
风速不超过34m/s (相应于圆柱表面上的700Pa)；
地震烈度不超过8 度(水平加速度0.25g，垂直加速度0.125g)；
空气污秽程度：Ⅳ级；最小公称爬电比距：31mm/kV。

主要技术参数
主要技术参数见表1


序号	项目			单位	参数
1	额定电压			KV	40.5
2	额定绝缘水平**		雷电冲击耐压(峰值)		185/215*
			工频耐压1min(有效值)		95/119*
3	额定电流			A	1600	3150
4	额定电容器组开断电流				400
5	额定频率			Hz	50
6	额定短路开断电流			KA	25	31.5
7	额定峰值耐受电流				63	80
8	额定短时耐受电流				25	31.5
9	额定失步开断电流				6.3	7.9
10	额定短路关合电流				63	80
11	额定短路开断电流开断次数			次	25	20
12	机械寿命				5000
13	额定操作顺序				O-0.3s-CO-180s-CO
14	分闸时间(额定操作电压时)			s	≤0.06
15	合闸时间(额定操作电压时)				≤0.1
16	额定短路持续时间				4
17	金属短接时间				≥0.12
18	全开断时间				≤0.078
19	六氟化硫气体额定压力(20℃时表压)			Mpa	0.45
20	六氟化硫气体补气压力(20℃时表压)				0.42
21	六氟化硫气体闭锁压力(20℃时表压)				0.4
22	漏气率			%/年	≤1
23	六氟化硫气体水份含量(20℃时表压)			ppm(V/V)	交接验收值≤150
24					运行值≤300
25	重量	断路器本体	带CT	kg	1000
			不带CT		800
		六氟化硫气体			5
为断口间耐压 当产品为高原型产品时，是指在海拔3000m的额定绝缘水平值
