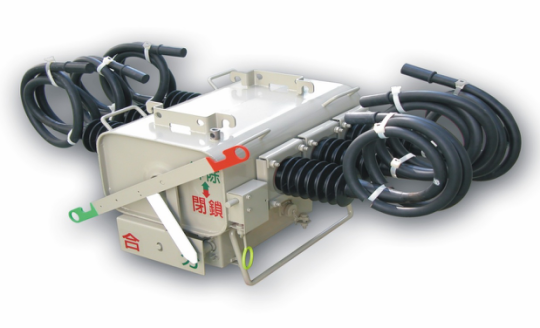

PGS-12型柱上高压六氟化硫断路器

1、概述：

SPG-12/24/40.5型户外柱上安装的负荷开关适合用于额定电压12/24/40.5kV,额定电流630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。

2.标准使用条件：

此SF6气体负荷开关适应运行条件：

2.1环境温度

2.1.1周围空气温度：上限＋50℃，下限－40℃。

2.1.2相对湿度：100%

2..2海拔不超过3000m。

2.3风压不超过700pa（相当于风速34m/ｓ）。

2.4地震烈度：8度。

2.5安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。

2.6污秽等级：Ⅲ类、Ⅳ类。

3.特征：

3.1SF6气体绝缘

3.1.1SF6气体是无毒、不可燃的电绝缘气体，具有极佳的灭弧特性。

3.2套管多样性

3.2.1除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。

3.3可见的断开/闭合状态

3.3.1站在地上很容易看清用颜色标记的主触点位置指示器（绿 – 断开；红 – 闭合）。该指示器与主触点驱动轴总成直接连接，确保准确显示触点状态。

3.4快速操作

3.4.1采用弹簧储能的操作机构确保快速合闸与分闸操作（少于100毫秒）。

3.5可以实现遥控

3.5.1备有电子控制器，既可就地操作，也可用FTU界面实现主控台操作。

3.6坚固耐用的开关

3.6.1开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用304L不锈钢钢板）做成，确保有很长的使用寿命（30年），并能实施一系列操作，具有柱上设备理想的特性。

3.7标准

3.7.1每一开关出厂前已经充装好SF6气体，密封处理，并按IEC60265-1（1988）、GB3804-1990标准进行试验。

4.类型与额定值：

4.1产品型号

4.2产品型号说明

4.4参数额定值

表1

序号	名 称							单位	数 据
1	额定电压							kV	12	24		40.5
2	额定频率							Hz	50/60	50/60		50/60
3	额定绝缘水平 (所充SF6气体0.07Mpa / 20℃时）		雷电冲击耐压			相间,相对地		kV	75	125		185
						断口			85	145		215
			工频耐压 1min			相间,相对地		kV	42	64		95
						断口			50	79		110
4	零表压下的绝缘水平		工频耐压1min					kV	30
			反相耐压1min						30
			最高相电压5min						9
5	额定电流							A	630	630		630
6	额定开断负荷电流 （0.07Mpa / 20℃时）							A	630	630		630
外形尺寸（mm）							安装尺寸（mm）				套管爬距（mm）
		A		B	C		长×宽
12Kv		225		435	500		500×125（280）				556
24kv		300		435	500		500×125（280）				840
40.5Kv		350		435	500		700×125（280）				1250

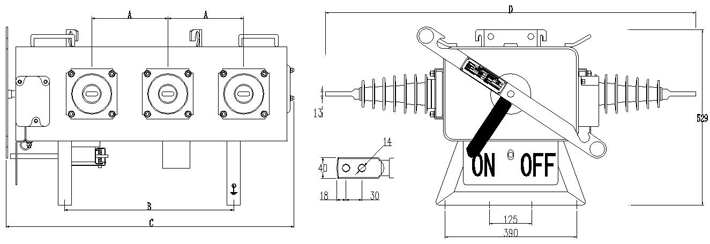

5.外形尺寸：
