ZW8-12户外高压真空断路器

一、产品概述
      ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
      ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
      本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。

二、技术参数

序号	名称		单位	数据
				6.3kA	12.5kA	20kA
1	额定电压		kV	12
2	额定电流		A	630
3	额定短路负载开断电流		kA	6.3	12.5	20
4	额定短路关合电流（峰值）		kA	16	31.5	50
5	额定峰值耐受电流		kA	16	31.5	50
6	额定短时1min耐受电流		kA	63	12.5	20
7	额定绝缘水平	工频耐压（干式）	kV		42
		雷电冲击耐压（峰值）		75
8	额定操作顺序			分-0.3S-合分-180 S-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30
11	操动机构额定合闸电压		V	110,220
12	操动机构额定分闸电流		A	110,220
13	触头开距		mm	11±1
14	超行程（触头弹簧压缩长度）		mm	3-0.3+1.0
15	三相分、合闸不同期性		ms	≤2
16	触头合闸弹跳时间		ms	≤2
17	平均分闸速度		m/s	1.0±0.2
18	平均合闸速度		m/s	0.7±0.15
19	分闸时间	最高操作电压下	s	0.015-0.05
		最低操作电压下		0.03-0.06
20	合闸时间		s	0.025-0.05
21	各相主回路电阻		μΩ	≤120
22	动静触头允许磨擦累积厚度		mm	3

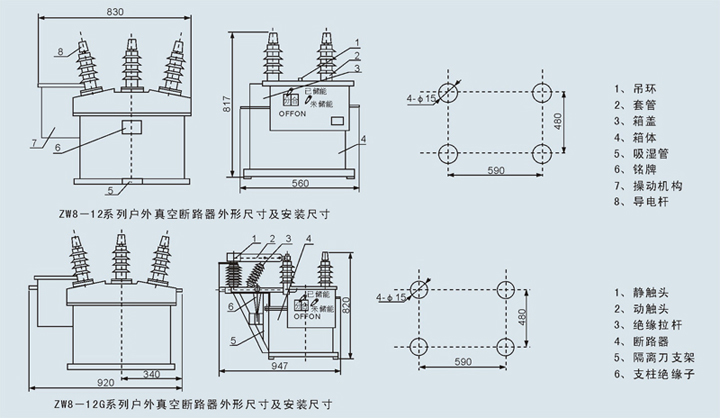

三、外形及安装尺寸图

四、产品订货须知事项
    订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
