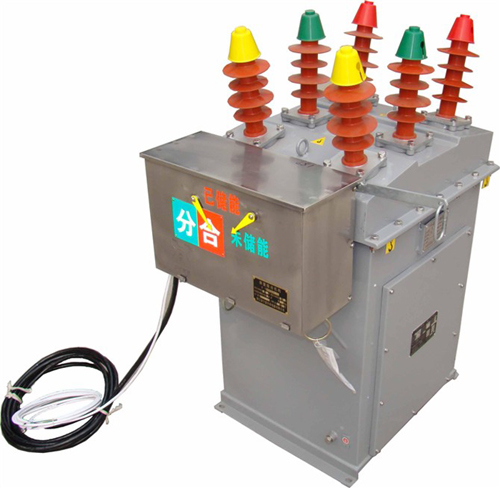

ZW8-12户外柱上真空断路器(加高型)

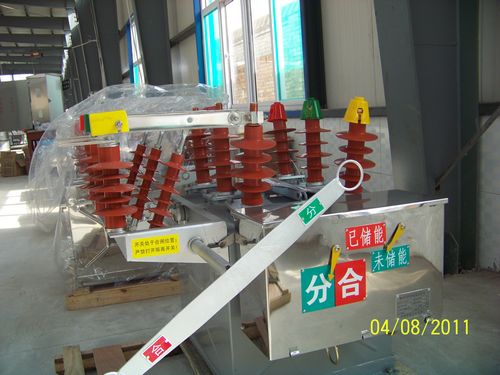

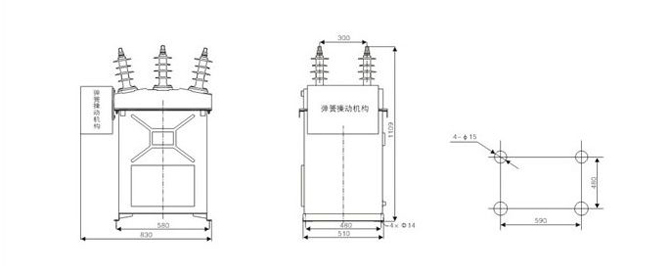

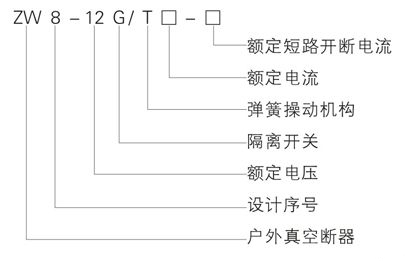

一、产品概述 ZW8－12加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过流跳闸功能。 二、型号及其含义 三、主要技术参数 序号 名称 单位 数据 6.3KA 12.5KA 20KA 1 额定电压 kV 12 2 最高工作电压 kV 12 3 额定电流 A 630 4 额定短路负载开断电流 kA 6.3 12.5 20 5 额定短路关合电流(峰值) kA 16 31.5 50 6 额定峰值耐受电流 kA 16 31.5 50 7 额定短时1min耐受电流 kA 6.3 12.5 20 8 额定绝缘水平 工频耐压(干式) kV 42 雷电冲击耐压(峰值) 75 9 额定操作顺序   分-0.3S-合分-180S-合分 10 机构寿命 次 10000 11 额定短路开关电流开关次数 次 30 12 操作机构额定合闸电压 V 110,220 13 操作机构额定分闸电压 V 110,220 14 触头开距 mm 11±1 15 超行程(触头弹簧压缩长度) mm 3 16 三相分、合闸不同期性 ms ≤2 17 触头合闸弹跳时间 ms ≤2 18 平均分闸速度 m/s 1.0±0.2 19 平均合闸速度 m/s 0.7±0.15 20 分闸时间 最高操作电压下 s 0.015-0.05 最低操作电压下 0.03-0.06 21 合闸时间 s 0.025-0.05 22 各相主回路电阻(组合断路器主回路电阻) μΩ ≤120(≤200) 23 动静触头允许磨损累计厚度 mm 3 四、外形及安装尺寸图   五、订货须知事项：  订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。 六、售后服务：    我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下： 1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。 2.在接到报修通知后，七个工作日内赶到现场并解决问题。 3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。 4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。 5.在保修期内，以下情况将实行有偿维修服务; (1)由于人为或不可抗拒的自然现象而发生的损坏。 (2)由于操作不当而造成的故障或损坏。 (3)由于对产品的改造、分解、组装而发生的故障或损坏. 七、产品生产实景照片：
