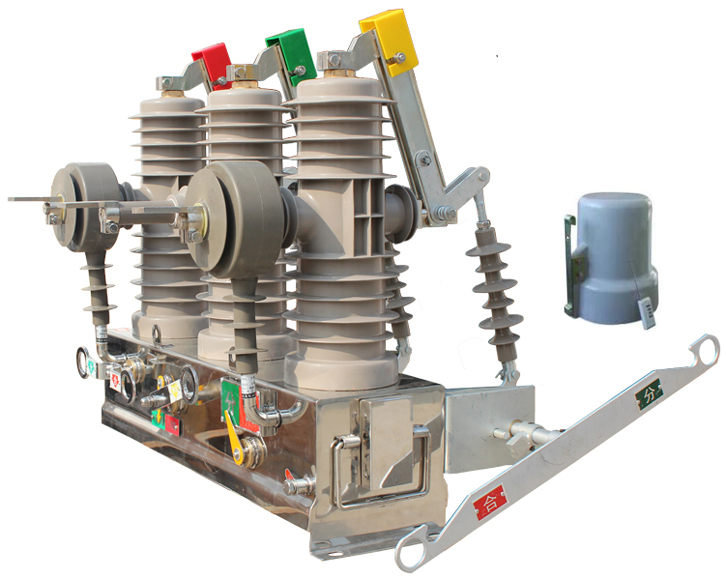

ZW43-12F看门狗真空断路器

一、产品概述：

    ZW43-12F型户外高压真空路器适用于10KV变电站或终端供电的市区配电站和工业用电设备中，作保护控制和短路保护用。由于户外高压真空断路器对变压器等电器设备的保护作用，可控制线路断路、过载、涌流...，有效的对变压器，电器设备，线路的进行保护作用。更可靠，更经济，特别适用城乡电网系统，电网改造 注意事项操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性

二、产品特性：
ZW43-12F真空断路器应用了多项技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在100米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。  产品特点及引用标准  ZW43真空断路器它专为满足配网自动化的需求而设计，可实现各种测量、保护及控制功能。 产品全密封结构设计；壳内除环氧支座外，不再有辅助绝缘材料；套管水平布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。 630A时切负荷操作超过3万次，维护工作量少。切除额定短路电流20kA超过30次。 可配置隔离刀闸，具备明显断开点，维护方便、安全。

三、开关说明：
   主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
智能断路器具备1～3次重合闸功能，且重合器参数可以整定；
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
智能断路器具备小电流接地保护功能，且参数可以连续整定；
智能断路器既可以实现有线远方控制，也可在杆下无线遥控。用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称"组合智能型断路器")等.该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求.

四、主要技术参数：

项目		单位	ZW43-12/T400-12.5	ZW43-12/T630-16	ZW43-12/T630-20
额定电压		kV	12
额定电流		A	400	630	630
额定短路开断电流		kA	12.5	16	20
额定短路关合电流(峰值）			31.5	40	50
额定峰值耐受电流			31.5	40	50
额定短路耐受电流			12.5	16	20
额定短路持续时间			4
额定绝缘水平	雷电冲击耐压(峰值)	S	相间、对地75，断口85
	1min工频耐压	kV	相间、对地42，断口48
额定操作顺序			分-0.3S-合分180S合分(电动机构)
额定短路电流开断次数		次	30
机械寿命			10000
额定操作电压(分合线圈)		v	DC220，110，AC220
动静触头允许磨损累计厚度		mm	3
过电流脱扣器额定电流		A	5
电流互感器电流比			200/5 400/5 600/5
触头开距		mm	9±1
触头超程			2±0.5
平均分闸速度		m/s	1.2±0.3
平均合闸速度			0.6±0.2
分闸时间		ms	30～60
合闸时间			20～40
合闸弹跳时间			≤2
三相分合闸同期性			≤2
每相回路直流电阻		μΩ	≤80
储能电机	额定电压	V	-220
	额定功率	W	200
	储能时间	s	≤8
质量		kg	125

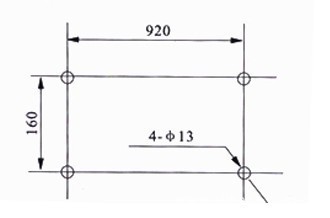

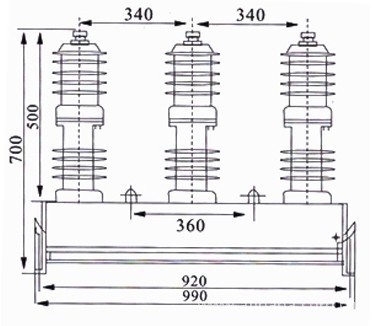

五、外形尺寸：

六、订货须知：
订货时请在合同上注明：
1.产品型号及名称。
2.机构类型（手动或电动）
3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V   DC220V   DC110V）
4.如需要互感器过流保护装置，请注明互感器电流比。
