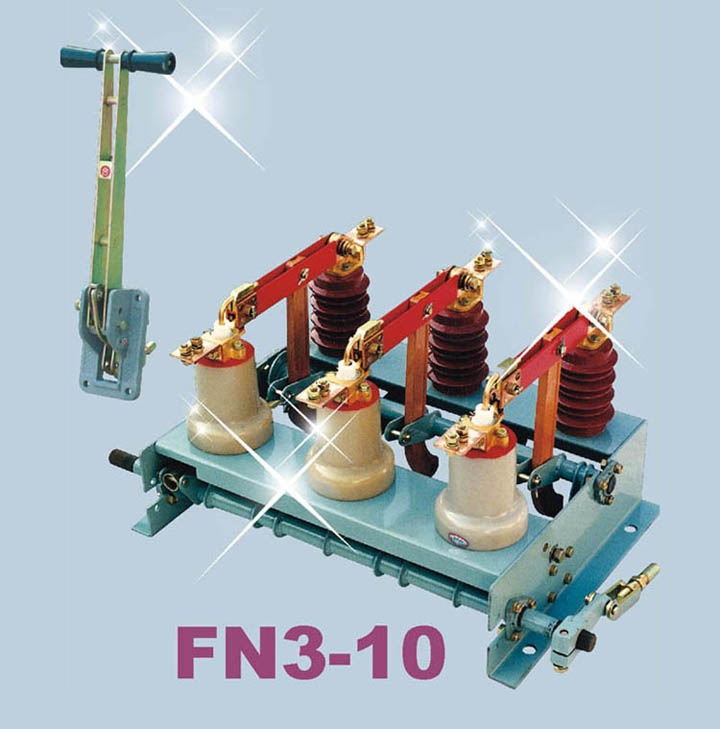

FN3-10户内负荷开关及熔断器组合

一、产品概述
      FN3-12、FN3-12R、FN3-12R/S负荷开关关系户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之开关。带有RN3型熔断型的负荷开关（FN3-12、FN3-12R/S）可切断短路，作保护开关之用。
      本负荷开关可配用CS3型及CS2型手动操作机构进行操作。

二、使用环境
海拔不超过1000米；
周围空气温度不高于+40℃及不低于-10℃；
空气相对温度不大于90%的户内场所（当温度为+25℃）；
无导电性尘埃的环境中；
无破坏金属和绝缘的腐蚀性气体的物体；
无剧烈震动和冲击的地方；
无燃烧与爆炸危险的环境中。

三、技术参数
负荷开关的基本技术数据应符合下表的规定：

型号	额定电压（kV）	最高工作电压（kV）	额定电流（A）	动稳定电流（kA）	热稳定电流（kA/S）
FN3-12	12	12	400	25	10/2

负荷开关所配带的熔断器的型号及数据应符合下表的规定：

型号	额定电压（kV）	额定电流（A）	最大开断电流（有效值）（kA）	最大断流容量（kva）	当切断极限短路时电 流之最大峰值（kA）
FN3-3	3	10-50	40	200	24.5
		75-100			24.5
		200			35
FN3-6	6	10-50	20	200	14
		75			14
		100			19
		200			25
FN3-10	12	10-50	12	200	8.6
		75			8.6
		100-500			15.5

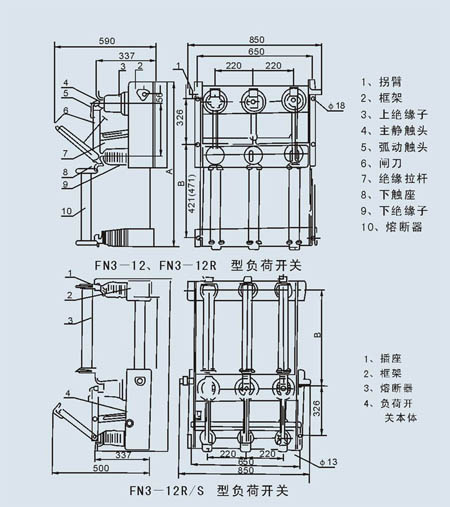

四、外形及安装尺寸图
