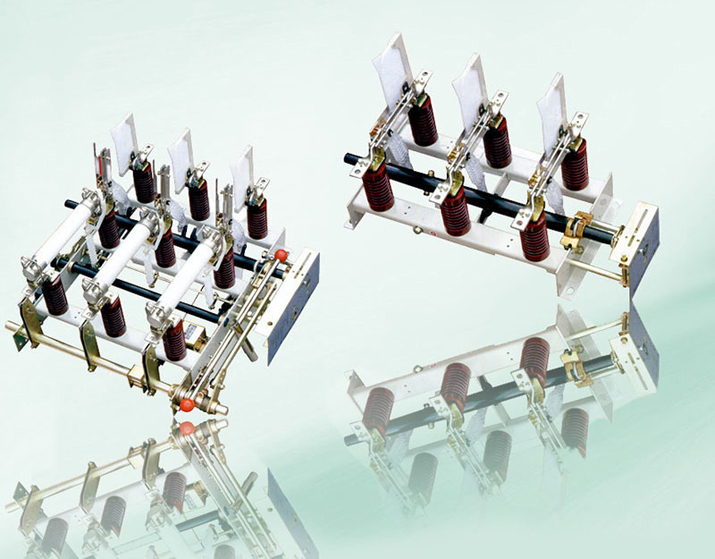

FN7-12户内高压负荷开关

一、产品概述
      FN7-12DR型交流高压负荷开关是一种新型产气式户内高压负荷开关，适用于交流50Hz，额定电压12kV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。

二、使用环境
1、周围空气温度：上限+40 ℃，下限一般地区10℃，高寒区-25℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。

三、额定参数

电压（kV）	绝缘水平		额定电流（A）	额定热稳定电流（kA 有效值4S）	额定动稳定电流（kA 有效值）	额定短路关合电流（kA 峰值）
	工频50Hz耐压-分钟（kV 有效值）	雷电冲击耐压（kV 有效值）
12	相间、相地42	相间、相地48	400	12.5	31.5	31.5
	隔离断口48	隔离断口85	630	20	50	50

四、主要规格

称	名称	全型号	DS	DX	L	R	RA	F	用途
			接地开关在进线端	接地开关在出线端	联锁装置	熔断器	撞击式熔断器	电动分闸装置
负荷开关	不带撞击脱扣器	FN7-12	-	-	-	-	-	-	线路负荷开关
		FN7-12DSL	△	-	△	-	-	-
		FN7-12DXL	-	△	△	-	-	-
		FN7-12R	-	-	-	△	-	-	变压器保护
		FN7-12DSLR	△	-	△	△	-	-
		FN7-12DXLR	-	△	△	△	-	-
	带撞击脱扣器	FN7-12RAF	-	-	-	-	△	△	变压器保护
		FN7-12DSLRAF	△	-	△	-	△	△
		FN7-12DXLRAF	-	△	△	-	△	△

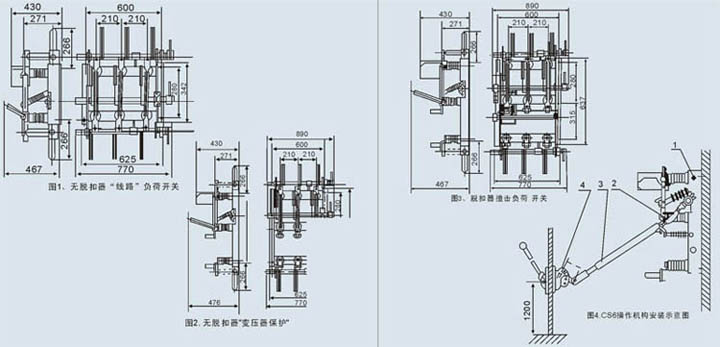

五、外形及安装尺寸
