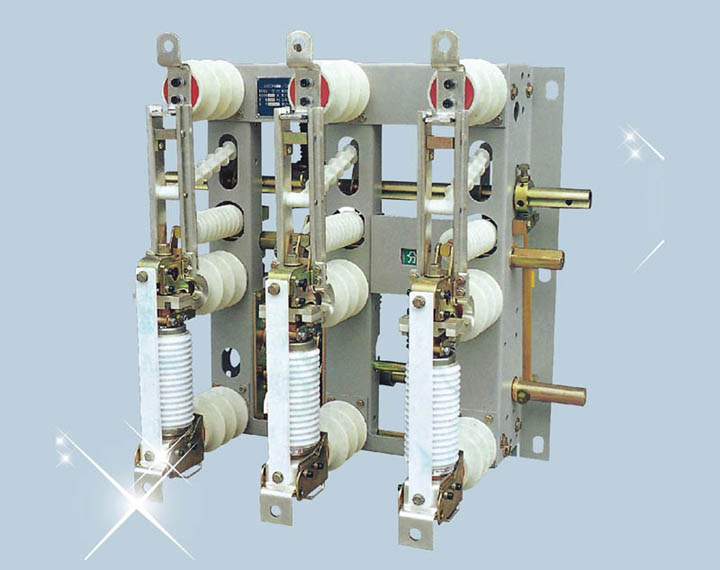

FZN16-12RD户内高压真空负荷开关
|
一、产品概述：
|
|
FN16A-12D/630型户内交流高压真空负荷开关及FN16A-12RD/200-31.5型负荷开关-熔断器组合电器是我厂自行设计研制而成的.性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》（1990年版）国际标准及国家标准（报批稿）的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护，有明显的各里断口且具有手、电动二用功能，可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行的功能。
|
|
二、主要用途
|
|
FN16A-12D/630型负荷开关和FN16A-12RD/200-31.5型组合电器适用交流50Hz，额定电压6-10KV的网络中。FN16A-12D/630可开断负荷电流，FN16A-12RD/200-31.5可开断负荷电流，过载电流和短路电流，特别适用于无油化，不检修及频繁操作要求的场所。本产品可配用CS6-Ⅰ型操作机构，也可在开关上直接操作，不必另附操作机构。选用FN16A-12D/12-J型开关可同时实现电动和手动操作。
|
|
三、使用环境条件
|
|
A 、周围空气温度：上限+40oC ;下限-25 oC
b
、相对湿度：月平均值不大于90%；日平均值不大于95%
c 、海拔不超过：1000m；
d
、周围无腐蚀或可燃性气体等明显污染；
e 、无经常性的剧烈震动。
|

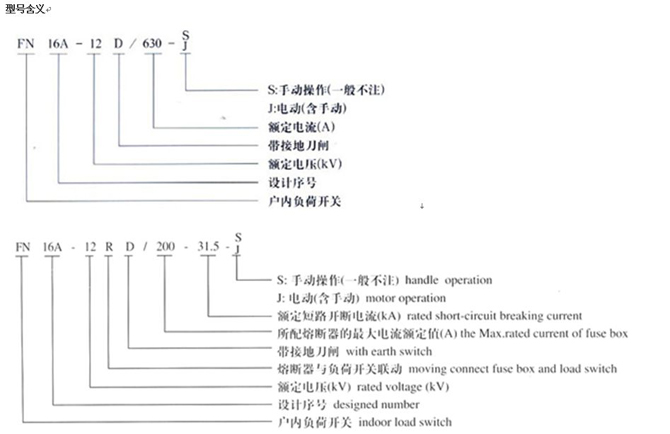

五、技术数据
|
|
1.FN16A-12D/630型负荷开关-熔断器组合电器组合电器的技术参数见表1：
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压及最高工作电压
|
KV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定有功负载开断电流
|
A
|
630
|
|
5
|
额定闭环开断电流
|
A
|
630
|
|
6
|
5%额定有功负载断电流
|
A
|
31.5
|
|
7
|
额定电缆充电开断电流
|
A
|
10
|
|
8
|
额定电容开断电流
|
A
|
400
|
|
9
|
额定空载变压器开断电流
|
|
1600VA变压器空载电流
|
|
10
|
1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口
|
KV
|
42/48
|
|
11
|
全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口
|
KV
|
75/85
|
|
12
|
额定短时耐受电流（热稳定）
|
KVIS
|
20/3
|
|
13
|
额定峰值耐受电流（动稳定）
|
KV
|
50
|
|
14
|
额定短路关合电流
|
KV
|
50
|
|
15
|
额定电流开断次数
|
次
|
10000
|
|
16
|
机械寿命
|
次
|
10000
|
|
17
|
触头允许磨损累计厚度
|
mm
|
3
|
|
18
|
分合盏操作力距（力）
|
|
120（240）
|
|
19
|
额定分闸操作电压/电流
|
V/A
|
～220/0.5
|
|
20
|
额定分闸操作电压/电流
|
V/A
|
～220/3
|
|
|
2.FN16A-12RD/200-31.5负荷开关-熔断器组合电流的技术参数见表2：
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压及最高工作电压
|
KV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
熔断器最大额定电流
|
A
|
200
|
|
4
|
额定转移电流
|
A
|
3150
|
|
5
|
熔断管触发开关的分闸时间
|
ms
|
310+5
|
|
6
|
额定短路开断电流（预期有效值）
|
KA
|
31.5
|
|
7
|
额定短路开断关合电流（预期峰值）
|
KA
|
80
|
|
8
|
1min工频耐受电压（有效值）对地、相间、真空断口/隔离断口
|
KV
|
42/48
|
|
9
|
雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口
|
KV
|
75/85
|
|
10
|
熔断器撞击输出能量
|
J
|
2-5
|
|
|
3.隔离开关装配技术参数见表3：
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
三相刚合位置不同期
|
mm
|
≤3
|
|
2
|
各相刚合位置偏斜
|
mm
|
≤2
|
|
3
|
触刀正压力
|
N
|
200±20
|
|
4
|
触刀最后分离点到静触头最小距离
|
mm
|
≥
|
|
5
|
静触头与上支架间主回路电阻
|
υΩ
|
≤100
|
|
|
4.FN16A/12RD/200-31.5型组合电器的配熔断器的技术阐述见表4.
|
|
型号
|
额定电压
|
熔断器额定电流
|
额定开断电流
|
熔体额定电流
|
|
SDLAJ,XRNT□
|
12
|
40
|
50
|
6.3，10，16，20，25，31.5，40
|
|
SDLAJ,XRNT□
|
100
|
50，63，71，80，100
|
|
SDLAJ,XRNT□
|
125
|
125
|
|
德国SIBA公司
|
12
|
200
|
40
|
160，200
|
|
|
5.真空灭弧室装配调整的技术参数见表5：
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
触头开距
|
Mm
|
≤8+10
|
|
2
|
超行程（表现在超行程弹簧上）
|
mm
|
≤5+10
|
|
3
|
平均合闸速度
|
m/s
|
06±0.2
|
|
4
|
平均分闸速度
|
m/s
|
1±0.2
|
|
5
|
三相触头分、合闸不同期性
|
ms
|
≤2
|
|
6
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
7
|
带电体之间及相对地距离
|
mm
|
≥125
|
|
8
|
上，下支架间主回路电阻
|
υΩ
|
≤60
|
|
|
6.接地开关的技术参数见表6：
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
触头压力
|
N
|
200±200
|
|
2
|
接触面积
|
|
应大于视在面积的2/3
|
|
3
|
三相刚合位置不同期
|
mm
|
≤3
|
|
4
|
各相刚合位置偏斜
|
mm
|
≤1.5
|
|
5
|
关合速度
|
m/s
|
≥2.5
|
|
六、外形图
|
|

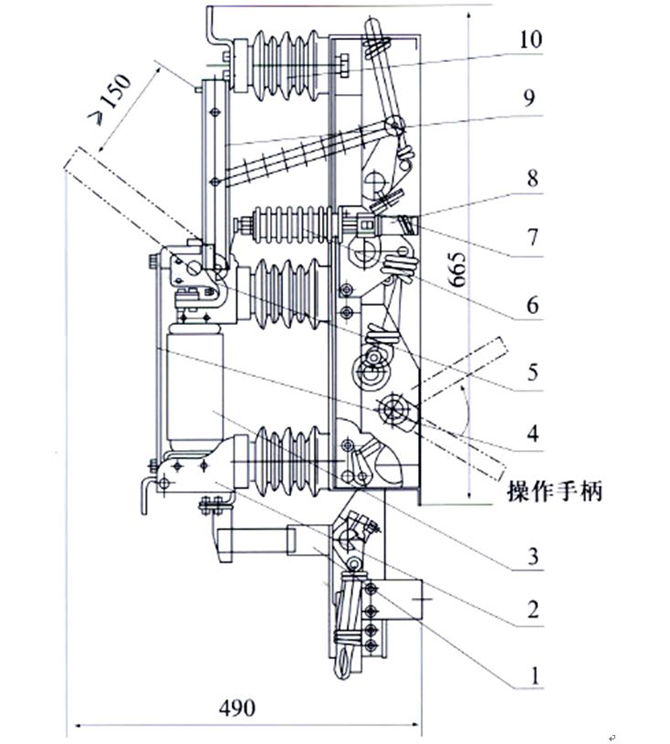

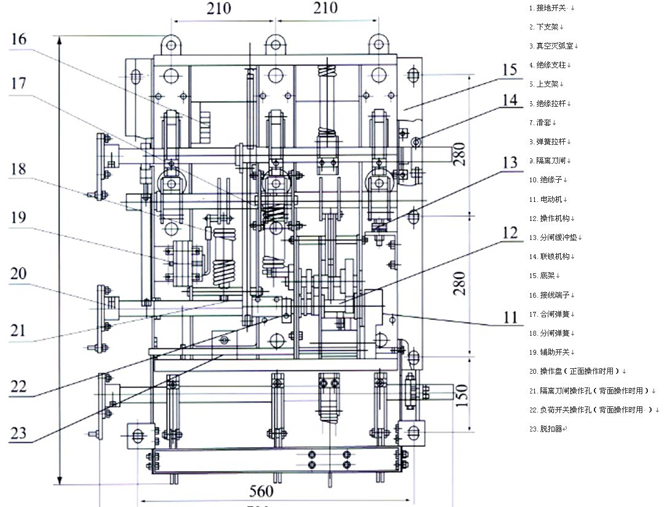

图1 FN16A-12D/630负荷开关的外形及安装尺寸
|

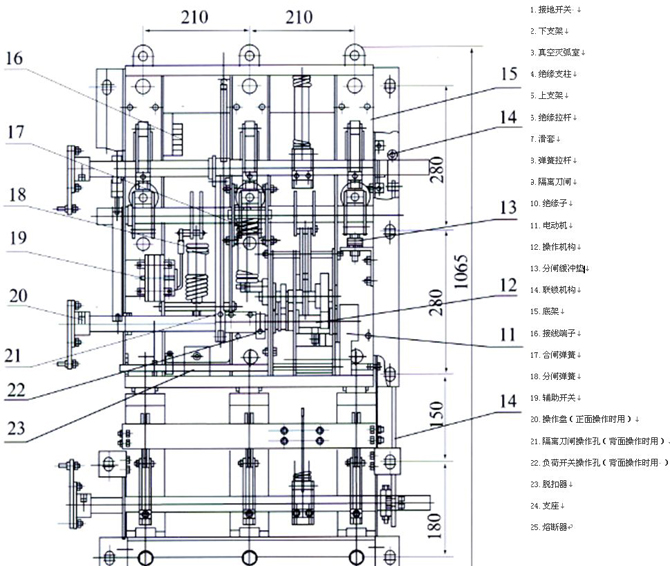

图2FN16A-12RD/200-31.5型负荷开关-熔断器组合电器的外形及安装尺寸

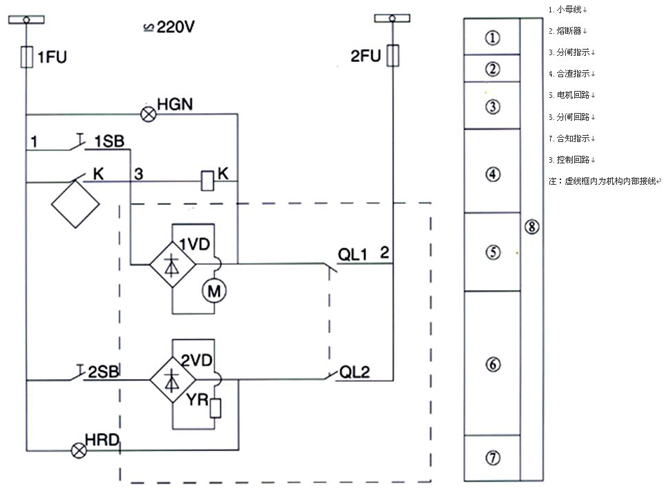

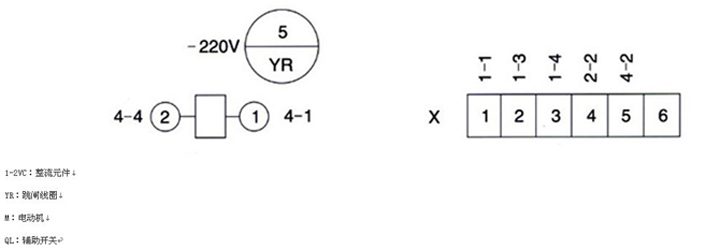

负荷开关和组合电器的控制回路
|
|
|
|
|
|
