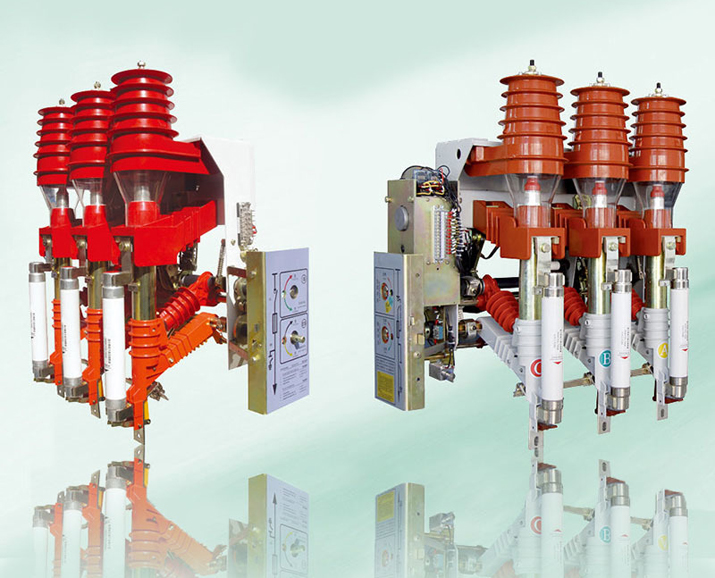

FKN12-12户内高压负荷开关

一、产品概述
      FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV,额定频率为50HZ的三相高压 开关设备,用于分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。配装接地开关的负荷开关,可以承受短路电流。
  FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流:负荷开关开断工作电流,熔断器开断短路电流,联合开断工作电流与全短路电流之间的任何过电流,同时熔断器通过其撞击器使负荷开关分闸。

二、使用环境
◆ 周围空气温度:上限+40℃,下限-25℃;
◆ 海拔高度:1000m及以下;
◆ 相对湿度:月平均值不大于90%,日平均值不大于95%;
◆ 周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染;
◆ 无经常性的剧烈运动;
◆ 耐污秽等级:Ⅱ级。
如使用条件超过上述规定,由用户与制造厂协商确定。

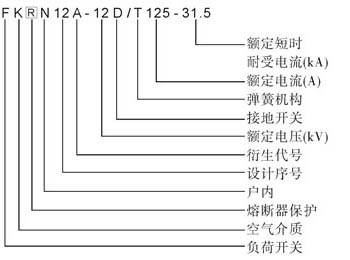

三、型号含义


四、技术参数

序号 名称 名称 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定绝缘水平 1min工频耐压 kv 对地/相间42/48
雷电冲击耐压(峰值) 对地/相间75/85
4 额定短路开断电流 kA 20 25 31.5 40
5 额定电流 A 630 630 1250 1600 1250 1600
1250 1250 2000 2500 2000 2500
6 额定短时耐受电流(有效值) kA 20 25 31.5 40
7 额定峰值耐受电流(峰值) 50 63 80 100
8 额定短路关合电流(峰值)   50 63 80 100
9 额定短路电流持续时间 S 4
10 机械寿命 20000
11 二次回路工频耐受电压(1min) V 2000
12 额定操作顺序   分-t-合分-t1-合分
注:20kA、25kA、31.5kA t=0.3s t1=180s;40kA t=180s t1=180s


五、外形及安装尺寸图
